TT2 oponová dráha s elektrickým pohonem pro velké závěsy, dělící závěsy, zatemňovací závěsy a akustické závěsy ve filmových a televizních studiích, víceúčelových sálech, jevištích, divadlech atd.

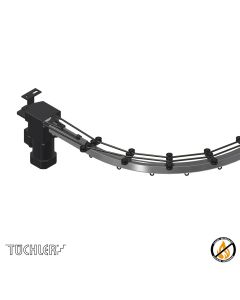

Velké závěsy jsou posouvány elektrickým pohonem RS-3P na pevné kolejnici TT2. Velká nosnost profilu kolejnice TT2 snižuje potřebné závěsné body na minimum, čímž šetří čas a náklady na montáž.

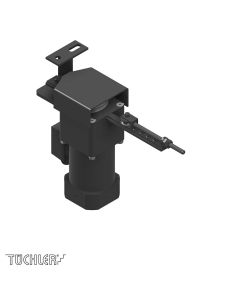

Kompaktní elektrický pohon UNIVERSAL RS 3P je připevněn přímo na konec kolejnice a slouží k pohybu závěsů s rychlostí lana až 40 cm/sec a hmotností závěsů do170 kg.

Technické údaje a tabulku nosnosti naleznete v dolní části této stránky za výrobky.

Pro montážní výkresy klikněte na požadovanou konfiguraci:

Konfigurace s překrytím - pohled a montážní výkres

Konfigurace s překrytím

Při použití této konfigurace se používají tažné vozíky s překryvovými ramínky. Překryvové ramínko vynáší závěs asi 20 cm před tažný vozík. V případě závěsů, které se pohybují pouze na jednu stranu, může být kladka lana zakryta. To je důležité pro závěsy, které se mají zavřít proti zdi, jinak zůstane mezera mezi závěsem a stěnou.

Pokud se závěs se středovým zavíráním utzavře, je dosaženo překrytí částí závěsu, i když je profil kolejnice vložen bez překrytí.

TT2 VORHANGZUGANLAGE MIT UNIVERSAL 3P ÜBERGREIFER 1

TT2 VORHANGZUGANLAGE MIT UNIVERSAL 3P ÜBERGREIFER 3

PDF Download

Konfigurace s přesahem - pohled a montážní výkres

Konfigurace s překrýváním profilů kolejnic

Výhoda překrývání s profily kolejnic spočívá v neomezené překrývající se vzdálenosti. Výsledkem je, že zejména velké hlavní opony na pódiích nebo velmi vysoké zatemňovací závěsy se bezpečně zavírají. Tato konfigurace je však možná pouze při použití oponové dráhy se středovým zavíráním. Pokud chcete, aby se závěs otevíral pouze na jednu stranu a zakrýval kladky lana na konci kolejnice, použijte prosím "Konfigurace s překrytím".
