Kolejnice opon TT1 s elektrickým lanovým pohonem UNIVERSAL T pro velmi velké a rychle se pohybující závěsy, jako jsou hlavní opony ve víceúčelových sálech, jevištích, divadlech atd.

Velmi velké závěsy v hmotnostním rozsahu 200kg a délce kolejnic 40m posouvá elektrický lanový pohon UNIVERSAL T na robustní kolejnici TT1 s rychlostí pojezdu lana až 100cm/s. Velká nosnost profilu kolejnice TT1 snižuje potřebné zavěšení na minimum, čímž šetří čas a náklady na montáž.

Systém kolejnic opon TT1 v konfiguraci s elektrickým pohonem UNIVERSAL T umožňuje plynule měnit rychlosti až 100 cm/s s velmi vysokou tahovou silou. Výsledkem je, že i velmi velké opony mohou být přesunuty velkou rychlostí. Lanový pohon je ovládán pomocí ovládacích prvků závěsů typu 1 nebo 2. Standardní provedení kolejnice je určeno pro váhu závěsů kolem 200 kg a délky kolejnic kolem 40 m. Kolejnice opon TT1 s elektrickým lanovým pohonem UNIVERSAL T je ideální pro použití na hlavní opony, velké dělící závěsy a další velké závěsy v divadlech, víceúčelových sálech a dalších velkých prostorách.

Technické údaje a tabulku nosnosti naleznete v dolní části této stránky za výrobky.

Pro montážní výkresy klikněte na požadovanou konfiguraci:

Konfigurace s přesahem - pohled a montážní výkres

Konfigurace s překrytím

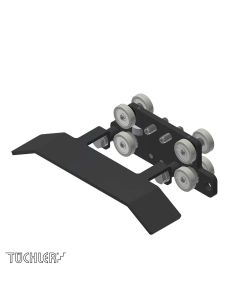

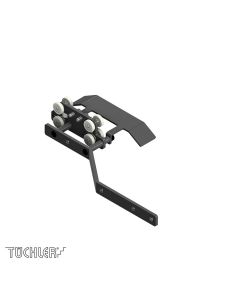

Při použití této konfigurace se používají tažné vozy s překrývači. Útočník nese závěs asi 20 cm před vagónem. V případě záclon, které se pohybují pouze na jednu stranu, může být kladka lana zakryta tímto způsobem. To je důležité pro záclony, které se mají zavřít proti zdi, jinak zůstane mezera mezi oponou a stěnou.Pokud se závěs se středovým otvorem posune, je dosaženo překrytí částí závěsu, i když je profil kolejnice vložen bez překrytí.

PDF Download

Konfiguration mit Überlappung - Ansicht und Zusammenbauzeichnung

Konfiguration mit Überlappung der Schienenprofile

Der Vorteil der Überlappung mit Schienenprofilen liegt im unbeschränkten Überlappungsweg. Dadurch schließen insbesondere große Hauptvorhänge auf Bühnen oder sehr hohe Verdunkelungsvorhänge sicher. Diese Konfiguration ist jedoch ausschließlich bei der Verwendung des Vorhangzuges zur Bewegung eines mittig öffnenden Vorhanges möglich. Soll Ihr Vorhang nur zu einer Seite hin öffnen und die Umlenkrollen des Seiles am Ende der Schiene abdecken, dann verwenden Sie bitte die "Konfigurationen mit Übergreifer".
