Šplhací zatemňovací opona v novém Domě hudby

Celosvětově unikátní technické řešení v Budapešti

TÜCHLER v Haus der Musik v Budapešti: Horská dráha T-LOK byla vyvinuta pro nejnáročnější podmínky, které mohou pohybovat i velmi velkými závěsy přes náročné výškové profily. S výškovým rozdílem téměř dva metry a 20 zatáčkami se otevírá a zavírá 130kg závěs rychlostí pojezdu 30 centimetrů za sekundu.

V lednu 2022 Magyar Zene Háza | House of Music Maďarska a způsobil mezinárodní senzaci díky své jedinečné architektuře. To je také známé jako "Liget Project": Budova o rozloze 9000 m² se nachází uprostřed městských lesů, místního rekreačního střediska Budapešti a Liget je maďarské slovo pro les.

Architektonické motto návrhu Sou Fujimoto Architects je "Příroda a zvuk v harmonii". Za tímto účelem navrhla architektonická kancelář z Japonska organickou, zvlněnou střechu, která spočívá na štíhlých ocelových sloupech a je opatřena klikatou skleněnou stěnou s dvojitým pláštěm všude kolem. Tato zvlněná skleněná fasáda přináší Haus der Musik do fascinující harmonie s přírodou a činí jej tak poutavým a jedinečným jako jen málo jiných budov.

Je to i díky střeše, která připomíná klobouk perforované houby, na jejíž spodní straně je připevněno kolem 30 000 zlatých listů. Otvory a baldachýn listů způsobují, že obrovská střešní konstrukce vypadá lehce jako peří a přirozeně. Okolní stromy se odrážejí v prosklených průčelích a stávají se tak součástí parku Liget – navzdory své výšce až 13 metrů.

Unikátní technologie závěsů pro jedinečný dům

Výzva: ztmavení klikaté skleněné stěny se zvlněnou horní hranou

Japonská společnost Nagata Acoustics pracovala pro Sou Fujimoto Architects. Specialisté jsou známí akustickým designem koncertní síně Walta Disneyho v Los Angeles a Elbphilharmonie v Hamburku – vytvářejí jedinečné zvukové zážitky.

Vyvinuli stěnu s klikatým gradientem, který nepřímo odráží příchozí zvuk ze skla a umožňuje jeho šíření a vytváření homogenního zvuku.

Výsledná linie a zvlněný průběh střechy je stoupavý a zcela nepravidelný a trojrozměrný. Žádný do té doby existující zatemňovací systém na světě nedokázal takovou zeď zatemnit – zejména v rozměrech skleněných stěn v Domě hudby v Budapešti.

Pro akce musí být možné zatemnit velký koncertní sál a menší přednáškovou místnost. Architekti se rozhodli pro použití elektricky ovládaných závěsů, které měly vést v prostoru mezi dvouplášťovými skleněnými stěnami.

Ovládání: T-LOK – KNX-UDP control

Řídicí systém TÜCHLER KNX-UDP ovládá celkem 36 pohonů. Řídicí systém, který je navržen jako reaktor, je založen na komponentech Siemens a může být řešen buď řídicími mechanismy KNX používanými na místě, nebo prostřednictvím UDP.

Výstupní napětí řízení T-LOK – KNX-UDP je 24 voltů, které napájejí pohon buď kabelem vedeným v horní hraně clony nebo přes vodičové lišty. V Domě hudby v Maďarsku byl použit kabelový napáječ.

Řešení od společnosti Tüchler: Horská dráha T-LOK

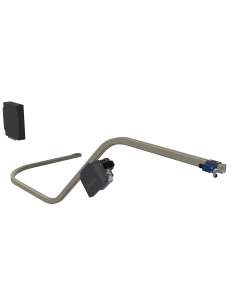

Profil kolejnice TT2 je jedním z mála profilů pro obvodové kolejnice, které lze také ohýbat nahoru a dolů v poloměrech. Minimální poloměr je 30 centimetrů. Co do té doby neexistovalo, byl pohon, který by mohl na takovém hřišti posunout oponu.

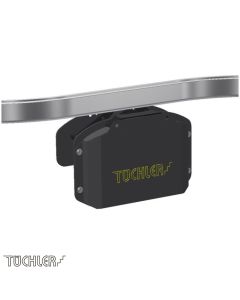

Pro projekt Liget vyvinul TÜCHLER od nuly horskou dráhu T-LOK založenou na samojízdném pohonu T-LOK. Horská dráha T-LOK snadno zvládne poloměry 35 cm nahoru, dolů nebo konvenčně během provozu.

Nastavitelná rychlost pojezdu je až 35 cm / s. Jeho tažná síla 16 kg je omezena pouze třením hnacího kola o kolejnici a může být odpovídajícím způsobem zvýšena spojením několika pohonů horské dráhy T-LOK pro speciální požadavky. Opona za pódiem se tak v koncertním sále posouvá o rozměrech 21m x 12,5-10,7m a 130kg.

Stoupající spodní hrana dobře ukazuje výškový rozdíl 180 cm.

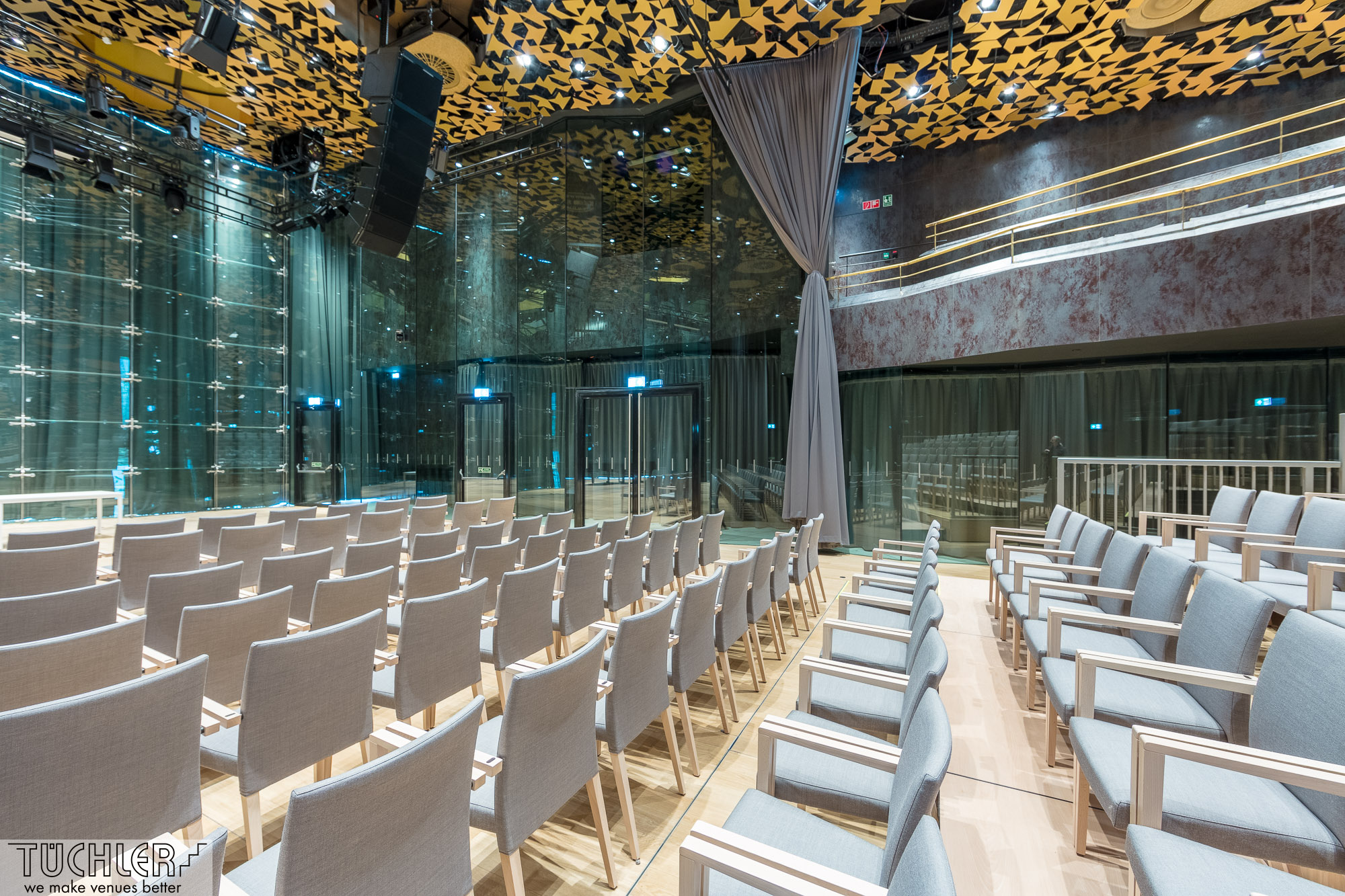

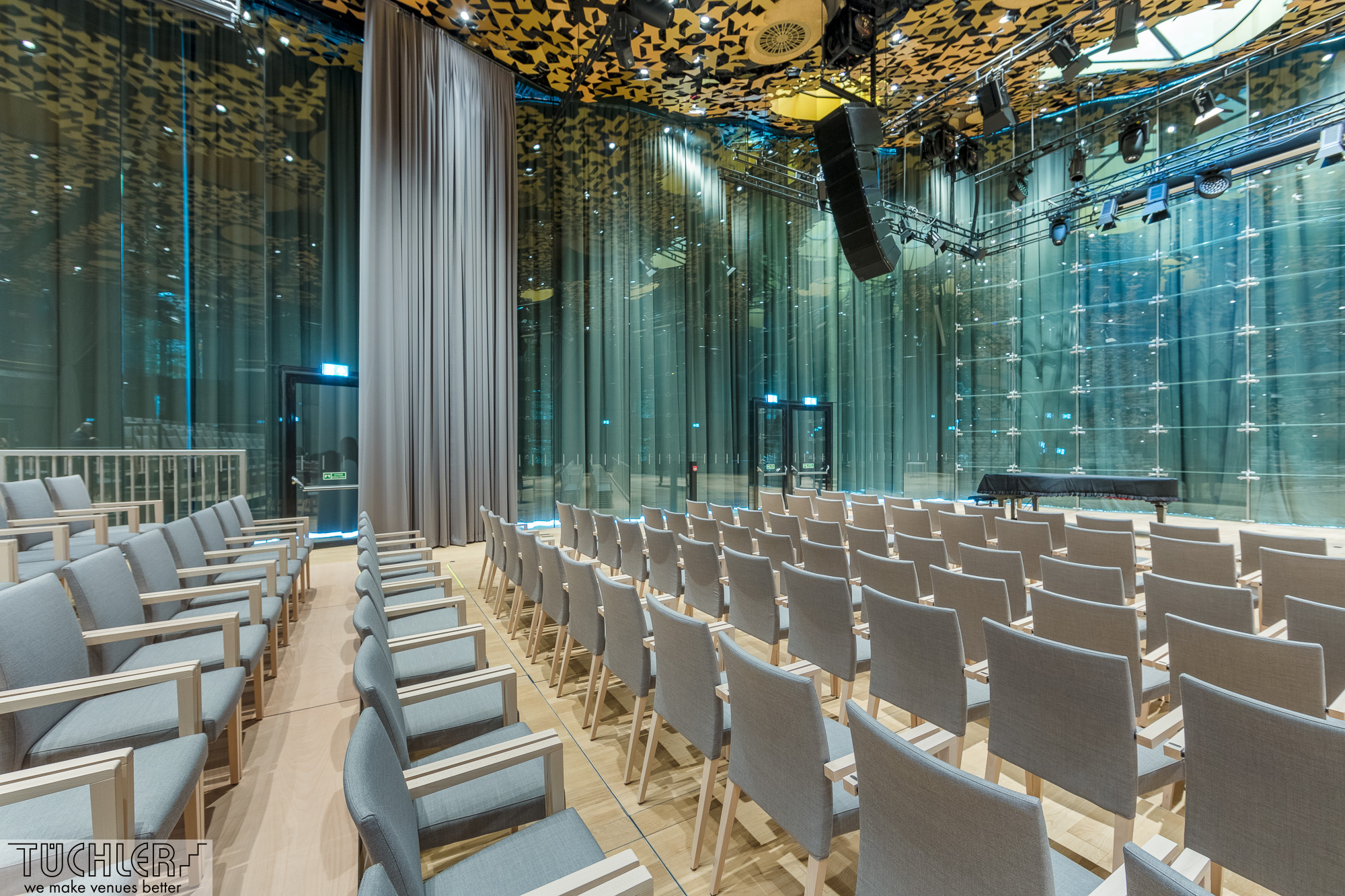

Opona za jevištní plochou o rozměrech 21m x 12,5-10,7m; 130kg je uzavřeno.
