Karnisze TT1 z napędem elektrycznym typu clip-on do dużych zasłon, zasłon dzielących, zasłon zaciemniających i kurtyn akustycznych w filmie, studiu telewizyjnym, sali wielofunkcyjnej, scenie, teatrze itp.

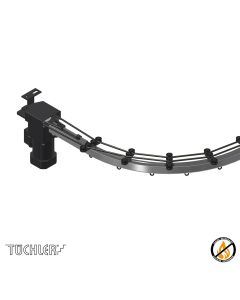

Duże kurtyny są przesuwane przez napęd elektryczny RS-3P na ciężkiej karniszu TT1. Duża nośność profilu szyny TT1 redukuje niezbędne zawieszenia do minimum, oszczędzając w ten sposób czas i koszty montażu

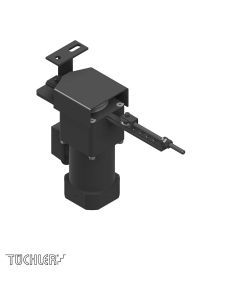

Kompaktowy siłownik elektryczny UNIVERSAL RS 3P jest zamontowany bezpośrednio na końcu szyny i służy do przesuwania kurtyn o prędkości liny do 40 cm/s i wadze kurtyny 170 kg.



Dane techniczne i tabelę obciążeń można znaleźć na dole tej strony po produktach.

Konfiguracja z nakładaniem się

Podczas korzystania z tej konfiguracji stosuje się holowanie samochodów z nakładającymi się na siebie elementami. Wkraczacz przenosi zasłonę około 20 cm przed wagon kolejowy. W przypadku zasłon, które przesuwają się tylko na jedną stronę, koło pasowe liny może być zakryte. Jest to ważne w przypadku zasłon, które mają zamykać się przy ścianie, w przeciwnym razie między kurtyną a ścianą pozostanie szczelina.Jeśli kurtyna z centralnym otworem zostanie przesunięta, uzyskuje się nakładanie się części kurtyny, nawet jeśli profil szyny jest wkładany bez nakładania się.
TT1 VORHANGZUGANLAGE MIT UNIVERSAL 3P ÜBERGREIFER 1
TT1 VORHANGZUGANLAGE MIT UNIVERSAL 3P ÜBERGREIFER 2

Konfiguracja z nakładaniem się - widok i rysunek złożenia

Zaletą nakładania się z profilami szyn jest nieograniczona ścieżka nakładania się. W rezultacie duże kurtyny główne na scenach lub bardzo wysokie kurtyny zaciemniające w szczególności zamykają się bezpiecznie. Jednak ta konfiguracja jest możliwa tylko w przypadku użycia kurtyny do przesunięcia kurtyny otwieranej centralnie.  Jeśli chcesz, aby kurtyna otwierała się tylko na jedną stronę i zakrywała koła pasowe liny na końcu szyny, skorzystaj z "Konfiguracje z nakładaniem się".
TT1 VORHANGZUGANLAGE MIT UNIVERSAL 3P ÜBERLAPPUNG 1
TT1 VORHANGZUGANLAGE MIT UNIVERSAL 3P ÜBERLAPPUNG 2
