Vorhangschiene TT2 mit Elektroansteckantrieb für große Vorhänge, Trennvorhänge, Verdunkelungsvorhänge und Akustikvorhänge in Film- Fernseh-Studio, Mehrzweckhalle, Bühne, Theater etc.

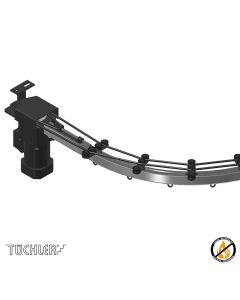

Große Vorhänge werden vom Elektroantrieb RS-1P auf der schweren Vorhangschiene TT2 bewegt. Die große Tragkraft des TT2-Schienenprofils reduziert die notwendigen Abhängungen auf eine Minimum und spart so Montagezeit und Kosten.

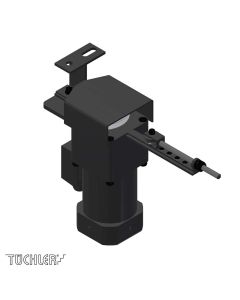

Der kompakten Elektroantrieb UNIVERSAL RS 1P wird direkt an eine Schienenden angebracht und dient zur Bewegung von Vorhängen mit einer Seilgeschwindigkeit von bis zu 40cm/sec und Vorhanggewichten von 170kg.

Technische Daten und die Belastungstabelle finden Sie am Ende dieser Seite nach den Produkten.

Für die Zusammenbauzeichnungen klicken Sie auf die gewünschte Konfiguration:

Konfiguration mit Übergreifer

Beim Einsatz dieser Konfiguration kommen Zugwägen mit Übergreifer zum Einsatz. Der Übergreifer trägt den Vorhang rund 20cm vor dem Zugwagen. Bei Vorhängen die nur zu einer Seite verfahren, kann so die Umlenkrolle des Seiles abgedeckt werden. Dies ist bei Vorhängen die gegen eine Wand abschließen sollen wichtig, da andernfalls eine Spalte zwischen dem Vorhang und der Wand bestehen bleibt.
Wird ein Vorhang mit mittiger Öffnung bewegt, so wird eine Überlappung der Vorhangteile auch dann erreicht, wenn das Schienenprofil ohne Überlappung eingesetzt wird.

TT2 VORHANGZUGANLAGE MIT UNIVERSAL 1P ÜBERGREIFER
TT2 VORHANGZUGANLAGE MIT UNIVERSAL 1P ÜBERGREIFER 3

Konfiguration mit Überlappung der Schienenprofile

Der Vorteil der Überlappung mit Schienenprofilen liegt im unbeschränkten Überlappungsweg. Dadurch schließen insbesondere große Hauptvorhänge auf Bühnen oder sehr hohe Verdunkelungsvorhänge sicher. Diese Konfiguration ist jedoch ausschließlich bei der Verwendung des Vorhangzuges zur Bewegung eines mittig öffnenden Vorhanges möglich.  Soll Ihr Vorhang  nur zu einer Seite hin öffnen und  die Umlenkrollen des Seiles am Ende der Schiene abdecken, dann verwenden Sie bitte die "Konfigurationen mit Übergreifer".

TT2 VORHANGZUGANLAGE MIT UNIVERSAL 1P ÜBERLAPPUNG 1
TT2 VORHANGZUGANLAGE MIT UNIVERSAL 1P ÜBERLAPPUNG 3
