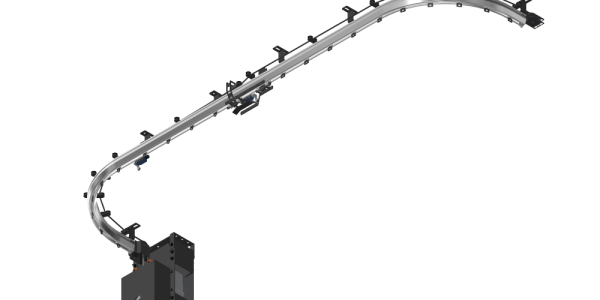

Vorhangschiene TT1 mit Elektroseilzug UNIVERSAL T für sehr große und schnell bewegte Vorhänge wie Hauptvorhänge in Mehrzweckhallen, Bühne, Theater etc.

Sehr große Vorhänge im Gewichtsbereich 200kg und Schienenlängen von 40m werden vom Elektroseilzug UNIVERSAL T  auf der schweren Vorhangschiene TT1 mit Seillaufgeschwindigkeiten von bis zu 100cm/s bewegt. Die große Tragkraft des TT1-Schienenprofils reduziert die notwendigen Abhängungen auf ein Minimum und spart so Montagezeit und Kosten.

Vorhangzuganlage TT1 konfiguriert mit Elektroantrieb UNIVERSAL T ermöglicht stufenlose Seilgeschwindikeiten von bis zu 100 cm/s bei sehr hoher Zugkraft. Dadurch können auch sehr große Vorhänge in großer Geschwindigkeit bewegt werden. Die Steuerung und Bedienung des Seilzugs erfolgt über Vorhangsteuerungen Logo Type 1 oder Logo Type 2. Die Standardausführung des Seilzugs ist für Vorhanggewichte von rund 200kg und Schienenlängen von rund 40m ausgelegt. Vorhangzug TT1 mit dem Elektroseilzug UNIVERSAL T eignet sich perfekt für den Einsatz für Hauptvorhänge, große Trennvorhänge und andere Großvorhänge in  Theater, Mehrzweckhallen und anderen großen Veranstaltungsorten.

Technische Daten und die Belastungstabelle finden Sie am Ende dieser Seite nach den Produkten.

Für die Zusammenbauzeichnungen klicken Sie auf die gewünschte Konfiguration:

Konfiguration mit Übergreifer - Ansicht und Zusammenbauzeichnung

Konfiguration mit Übergreifer

Beim Einsatz dieser Konfiguration kommen Zugwägen mit Übergreifer zum Einsatz. Der Übergreifer trägt den Vorhang rund 20cm vor dem Zugwagen. Bei Vorhängen die nur zu einer Seite verfahren, kann so die Umlenkrolle des Seiles abgedeckt werden. Dies ist bei Vorhängen die gegen eine Wand abschließen sollen wichtig, da andernfalls eine Spalte zwischen dem Vorhang und der Wand bestehen bleibt.

Wird ein Vorhang mit mittiger Öffnung bewegt, so wird eine Überlappung der Vorhangteile auch dann erreicht, wenn das Schienenprofil ohne Überlappung eingesetzt wird.

TT1 VORHANGZUGANLAGE MIT E 1
TT1 VORHANGZUGANLAGE MIT E 3
PDF Download

Konfiguration mit Überlappung - Ansicht und Zusammenbauzeichnung

Konfiguration mit Überlappung der Schienenprofile

Der Vorteil der Überlappung mit Schienenprofilen liegt im unbeschränkten Überlappungsweg. Dadurch schließen insbesondere große Hauptvorhänge auf Bühnen oder sehr hohe Verdunkelungsvorhänge sicher. Diese Konfiguration ist jedoch ausschließlich bei der Verwendung des Vorhangzuges zur Bewegung eines mittig öffnenden Vorhanges möglich.  Soll Ihr Vorhang  nur zu einer Seite hin öffnen und  die Umlenkrollen des Seiles am Ende der Schiene abdecken, dann verwenden Sie bitte die "Konfigurationen mit Übergreifer".

TT1 ELEKTRO MIT ÜBERLAPPUNG T 1
TT2 ELEKTRO MIT ÜBERLAPPUNG T 3
PDF Download
