Seilwinde LIFT-IT

Sicher, kompakt und vielseitig: die zuverlässige Seilwinde für Bühnen, Veranstaltungszentren, Kulturzentren, Schulen, Theater

Die kompakte Seilwinde für jeden Veranstaltungsort. Durch 1 bis 6 Seile universell einsetzbar für Kulissenzüge, Fahnenzüge, Dekozüge, Beleuchter- und Punktzüge mit Lastmessung und elektronischer Positionierung.

Wenn Sicherheit und Funktionalität Hand in Hand gehen müssen, dann ist die TÜCHLER Kompaktseilwinde LIFT-IT der 200.500-Serie die perfekte Lösung für den Einrichtbetrieb in kleinen und mittleren Veranstaltungsorten. Die kompakte und robuste Seilwinde wurde speziell für den Einsatz in Veranstaltungszentren, Kultuzentren, Turnhallen, Schulen und Bühnen konstruiert. Sie erfüllt relevanten Sicherheitsstandards und -vorschriften, einschließlich der Unfallverhütungsvorschriften (UVV), der Berufsgenossenschaftlichen Vorschrift (BGV-C1) und der DGUV Vorschrift 17/18 für den Bereich der szenischen Darstellung und Veranstaltungen, um die Sicherheit von Menschenleben zu gewährleisten.  Die LIFT-IT 200.500 - Serie ist mit integrierter Lastmessung und elektronischer Positionierung für den Einsatz als Kulissen-, Fahnen-, Deko-, Beleuchter- oder Punktzug ausgestattet. Durch die Konstruktion als Bobinenwinde laufen die Seile im Gegensatz zu Trommelwinden punktgenau und stets an derselben Stelle verbleibend ein. Dadurch kann die erste Seilumlenkrolle direkt nach der Seilwinde positioniert werden und ist somit ideal bei knappem Platz auf der Bühne.

Einbaulagen LIFT-IT 300.500

Kompaktseilwinde LIFT-IT 300.500 hat zwei mögliche Seilausgänge. Dadurch kann LIFT-IT in verschiedenen Einbaulagen verbaut werden.

Seilwinde Theaterwinde EinbaulagenSeilwinde Theaterwinde Einbaulagen
Seilwinden InnenansichtSeilwinden Innenansicht

Anzahl der Seile

Seilwinde LIFT-IT 300.500 kann mit einem bis sechs Tragseilen bestückt werden.
Dadurch können bühnenbreite Dinge wie Laststangen und Riggs ebenso bewegt werden, wie Punklasten auf nur einem Seil.

Seilwinde Theaterwinde EinbaulagenSeilwinde Theaterwinde Einbaulagen
Seilwinde Theaterwinde EinbaulagenSeilwinde Theaterwinde Einbaulagen

Nutzlast und Nutzhub

Die maximale Nutzlast der Seilwinde LIFT-IT 200.500 - Serie variiert konstruktionsbedingt mit der Hubhöhe und der Anzahl der Seile:



Seilanzahl ArtID Max. Last bei 8,3m Hub Max. Last bei 10m Hub Max. Last bei 12m Hub Eigengewicht ohne Seile
1 TBW-500-6.1 2000N | 200kg 2000N | 200kg 2000N | 200kg 157 kg
2 TBW-500-6.2 4000N | 400kg 4000N | 400kg 3000N | 300kg 167 kg
3 TBW-500-6.3 5000N | 500kg 4000N | 400kg 3000N | 300kg 177 kg
4 TBW-500-6.4 5000N | 500kg 4000N | 400kg 3000N | 300kg 187 kg
5 TBW-500-6.5 5000N | 500kg 4000N | 400kg 3000N | 300kg 197 kg
6 TBW-500-6.6 5000N | 500kg 4000N | 400kg 3000N | 300kg 207 kg



Maße

Kompaktseilwinden LIFT-IT der Serie 200.500 sind äußert kompakt. Im Vergleich zu normalen Trommelseilwinden bewegen sich die Seile während des Auf- bzw. Abrollvorganges nicht seitwärts, sondern bleiben an derselben Stelle. Dadurch kann die erste Seilrolle unmittelbar nach der Seilwinde montiert werden.
Die kompakten Maße und diese oben beschriebene Eigenschaft erlauben den Einsatz auch auf engsten Raum.

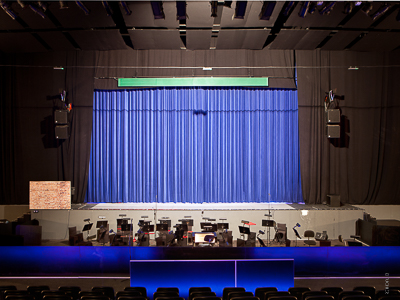

Anwendungsbeispiele
