UDL – Uniformly distributed load • CPL – Centre point load • TPL – Third point load • QPL – Quarter point load • FPL – Fifth point load
-
TRUSS TX33 GERADEmehr...
TX33-S -
TRUSS TX33 ECKE 45° - 2 WEG - WAAGERECHTmehr...
TX33-C19 -
TRUSS TX33 ECKE 60° - 2 WEG - WAAGERECHTmehr...
TX33-C20 -
TRUSS TX33 ECKE 90° - 2 WEG - WAAGERECHTmehr...
TX33-C21 -
TRUSS TX33 ECKE 120° - 2 WEG - WAAGERECHTmehr...
TX33-C22 -
TRUSS TX33 ECKE 135° - 2 WEG - WAAGERECHTmehr...
TX33-C23 -
TRUSS TX33 ECKE 90° - 2 WEG - SENKRECHT - SPITZE AUSSENmehr...
TX33-C24 -
TRUSS TX33 ECKE 90° - 2 WEG - SENKRECHT - SPITZE INNENmehr...
TX33-C25 -
TRUSS TX33 ECKE 90° - 3 WEG - RECHTS - SPITZE OBENmehr...
TX33-C31 -
TRUSS TX33 ECKE 90° - 3 WEG - LINKS - SPITZE OBENmehr...
TX33-C32 -

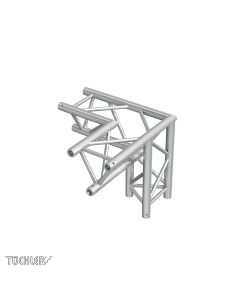

TRUSS TX33 ECKE 90° -- 3 WEG - RECHTS - SPITZE UNTENmehr...
TX33-C33 -
TRUSS TX33 ECKE 90° - 3 WEG - LINKS - SPITZE UNTENmehr...
TX33-C34 -
TRUSS TX33 T-STÜCK - 3 WEG - SENKRECHT - SPITZE UNTENmehr...
TX33-T35 -
TRUSS TX33 T-STÜCK - 3 WEG - WAAGERECHTmehr...
TX33-T36 -
TRUSS TX33 T-STÜCK - 3 WEG - WAAGERECHT - SPITZE OBENmehr...
TX33-T37 -
TRUSS TX33 T-STÜCK - 3 WEG - SENKRECHT - SPITZE UNTENmehr...
TX33-T38 -
TRUSS TX33 T-STÜCK - 3 WEG - SENKRECHTmehr...
TX33-T39 -
TRUSS TX33 KREUZ - 4 WEGmehr...
TX33-C41 -
TRUSS TX33 T-STÜCK - 4 WEG - SPITZE UNTENmehr...
TX33-T42 -
TRUSS TX33 T-STÜCK - 4 WEG - SPITZE OBENmehr...
TX33-T43 -
TRUSS TX33 ECKE 90° - 4 WEG - RECHTSmehr...
TX33-C44 -
TRUSS TX33 ECKE 90° - 4 WEG - LINKSmehr...
TX33-C45 -
TRUSS TX33 T-STÜCK - 5 WEG - SPITZE UNTENmehr...
TX33-T51 -
TRUSS TX33 KREUZ - 5 WEG - SPITZE OBENmehr...
TX33-C52
TX33 - Infos
ART.Nr. | LÄNGE | GEWICHT | INFO |
TX33-50 | 0.5m | 2.9kg | GERADES ELEMENT |
TX33-75 | 0.75m | 3.70kg | GERADES ELEMENT |
TX33-87,5 | 0.875m | 4.20kg | GERADES ELEMENT |
TX33-100 | 1m | 4.60kg | GERADES ELEMENT |
TX33-125 | 1.25m | 5.50kg | GERADES ELEMENT |
TX33-150 | 1.5m | 6.40kg | GERADES ELEMENT |
TX33-200 | 2m | 8.10kg | GERADES ELEMENT |
TX33-250 | 2.5m | 9.90kg | GERADES ELEMENT |
TX33-300 | 3m | 11.70kg | GERADES ELEMENT |
TX33-350 | 3.5m | 13.50kg | GERADES ELEMENT |
TX33-400 | 4m | 15.30kg | GERADES ELEMENT |
m | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
UDL | kg/m | 747 | 559 | 361 | 249 | 181 | 137 | 107 | 86 |
Biegung | cm | 0,6 | 1,5 | 2,4 | 3,5 | 4,7 | 6,2 | 7,8 | 9,7 |
CPL | kg | 1094 | 885 | 736 | 628 | 547 | 482 | 431 | 388 |
Biegung | cm | 0,5 | 1 | 1,6 | 2,4 | 3,3 | 4,4 | 5,7 | 7,2 |
TPL | kg | 717 | 596 | 5,4 | 437 | 384 | 341 | 3,5 | 278 |
QPL | kg | 564 | 476 | 406 | 342 | 294 | 257 | 228 | 204 |
FPL | kg | 476 | 383 | 316 | 269 | 233 | 205 | 182 | 164 |
