Vorhangschiene TT2 mit Elektroansteckantrieb für große Vorhänge, Trennvorhänge, Verdunkelungsvorhänge und Akustikvorhänge in Film- Fernseh-Studio, Mehrzweckhalle, Bühne, Theater etc.
Große Vorhänge werden vom Elektroantrieb RS-1P auf der schweren Vorhangschiene TT2 bewegt. Die große Tragkraft des TT2-Schienenprofils reduziert die notwendigen Abhängungen auf eine Minimum und spart so Montagezeit und Kosten.

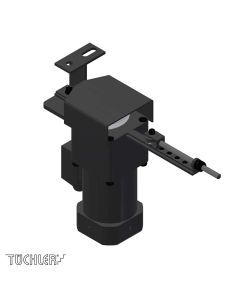

Der kompakte Elektroantrieb UNIVERSAL RS 1P wird direkt an einem Schienenende angebracht und dient zur Bewegung von Vorhängen mit einer Seilgeschwindigkeit von bis zu 50cm/sec und Vorhanggewichten von 170kg.
Für die Zusammenbauzeichnungen klicken Sie auf die gewünschte Konfiguration:
Beim Einsatz dieser Konfiguration kommen Zugwägen mit Übergreifer zum Einsatz. Der Übergreifer trägt den Vorhang rund 20cm vor dem Zugwagen. Bei Vorhängen die nur zu einer Seite verfahren, kann so die Umlenkrolle des Seiles abgedeckt werden. Dies ist bei Vorhängen die gegen eine Wand abschließen sollen wichtig, da andernfalls eine Spalte zwischen dem Vorhang und der Wand bestehen bleibt.
Wird ein Vorhang mit mittiger Öffnung bewegt, so wird eine Überlappung der Vorhangteile auch dann erreicht, wenn das Schienenprofil ohne Überlappung eingesetzt wird.
Der Vorteil der Überlappung mit Schienenprofilen liegt im unbeschränkten Überlappungsweg. Dadurch schließen insbesondere große Hauptvorhänge auf Bühnen oder sehr hohe Verdunkelungsvorhänge sicher. Diese Konfiguration ist jedoch ausschließlich bei der Verwendung des Vorhangzuges zur Bewegung eines mittig öffnenden Vorhanges möglich. Soll Ihr Vorhang nur zu einer Seite hin öffnen und die Umlenkrollen des Seiles am Ende der Schiene abdecken, dann verwenden Sie bitte die "Konfigurationen mit Übergreifer".
Vorhangantrieb UNIVERSAL RS 1P wird als Ansteckantrieb direkt in die Schienenprofile TT1 oder TT2 eingesetzt.1-phasige AusführungAnschlusswerte: 220/240V; 1A; 200WSeillaufgeschwindigkeit:
