Kettenzugsteuerung TopKAT BASIC Direct Control, 8 Kanäle

Die TopKAT BASIC Direct Control 8-Kanal Kettenzugsteuerung ist eine robuste und wirtschaftliche Steuerungslösung für die professionelle Ansteuerung von bis zu acht DC-Kettenzügen (Direct Control Kettenzügen). Sie wurde für Anwender:innen entwickelt, die eine übersichtliche, zuverlässige und einfach zu bedienende Steuerung für den täglichen Einsatz in der Veranstaltungs-, Theater-, Studio-, Messe- und Riggingtechnik benötigen.

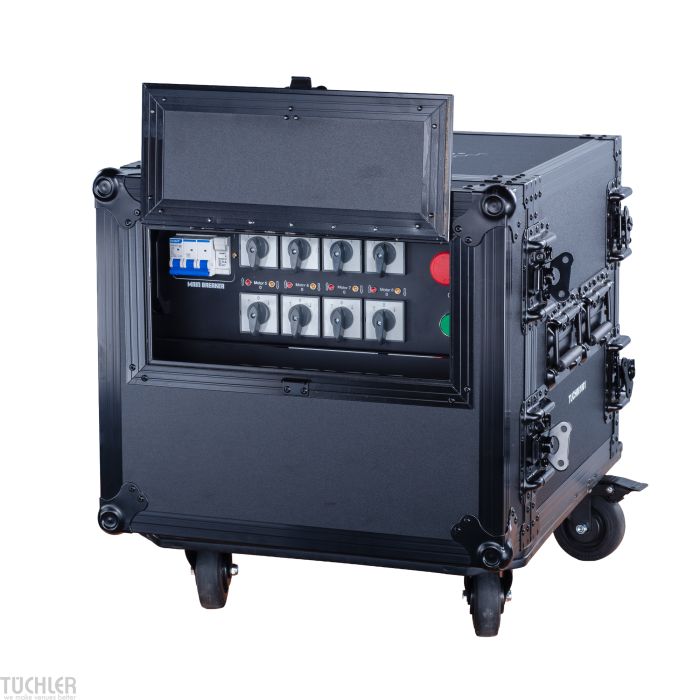

Das komplette System ist in einem stabilen schwarzen Controller-Roadcase untergebracht und für den mobilen Einsatz konzipiert. Vier robuste Lenkrollen, davon zwei mit Feststellbremse, erleichtern Transport und Positionierung am Einsatzort. Zusätzlich sorgen vier versenkte Tragegriffe für ein komfortables Handling beim Be- und Entladen. Sämtliche Beschläge, Griffe und Metallteile sind schwarz ausgeführt und schwarz pulverbeschichtet.

Die Bedienung erfolgt über acht einzeln anwählbare Kanäle. Für jeden Kettenzug steht ein eigener Wahlschalter mit den Schaltstellungen Auf, 0 (Neutral) und Ab zur Verfügung. Die ausgewählten Kettenzüge werden anschließend über den zentralen Fahrtaster gemeinsam bewegt. Ein Not-Halt, ein Hauptschalter sowie Statusanzeigen für die Stromversorgung sorgen für eine klare und übersichtliche Bedienstruktur.

Zum Schutz der Bedienelemente ist die Vorderseite mit einem abnehmbaren Deckel ausgestattet. Eine integrierte Serviceklappe ermöglicht den Zugriff auf die Wahlschalter, ohne den kompletten Deckel entfernen zu müssen. Dadurch bleiben die Bedienelemente auch während des Betriebs geschützt.

Die Kettenzuganschlüsse befinden sich auf der Rückseite des Controllers. Für die Kanäle Motor 1–4 und Motor 5–8 stehen zwei Multipin-Anschlüsse zur Verfügung. Über die zugehörigen Anschlusspeitschen werden die Verbindungen auf insgesamt acht 4-polige CEE-Kettenzuganschlüsse (4 × 1,5 mm²) verteilt. Dadurch können bis zu acht DC-Kettenzüge übersichtlich und praxisgerecht angeschlossen werden.

Unterhalb des Anschlussfeldes befindet sich ein integrierter Stauraum für die Anschlusspeitschen. Dadurch können Steuerung und Anschlusszubehör gemeinsam transportiert und platzsparend gelagert werden. Das unterstützt einen schnellen Auf- und Abbau sowie eine saubere Organisation des Zubehörs.

Die Spannungsversorgung erfolgt über einen CEE-32-A-Anschluss, 5-polig, bei 400–415 V, 3 Phasen und 50–60 Hz. Die Phasenkorrektur kann manuell über den Leistungskonnektor vorgenommen werden. Für die elektrische Absicherung verfügt die Steuerung über einen Sicherungsautomaten pro Gruppe von jeweils zwei Kettenzügen. Die maximale Kanalbelastbarkeit beträgt bis zu 20 kW pro Kanal, wobei die insgesamt verfügbare Leistung durch die angeschlossene 32-A-Einspeisung bestimmt wird.

Die TopKAT BASIC Direct Control 8-Kanal Kettenzugsteuerung konzentriert sich bewusst auf die wesentlichen Funktionen einer Direct-Control-Steuerung. Die Kombination aus robuster Roadcase-Konstruktion, übersichtlicher Bedienung, praxisgerechter Anschlusslösung und wirtschaftlicher Ausführung macht sie zu einer zuverlässigen Lösung für professionelle Hebeaufgaben im Veranstaltungs- und Bühnenbetrieb.

Technische Daten

• Steuerung für bis zu 8 DC-Kettenzüge
• 8 einzeln anwählbare Kanäle
• Wahlschalter mit den Funktionen Auf / 0 / Ab
• Zentraler Fahrtaster
• Not-Stopp
• Hauptschalter
• Statusanzeigen für die Stromversorgung
• 2 Multipin-Anschlüsse für die Kanalgruppen Motor 1–4 und Motor 5–8
• 2 Anschlusspeitschen
• Insgesamt 8 Stück 4-polige CEE-Kettenzuganschlüsse
• Kettenzuganschlüsse: 4 × 1,5 mm²
• Versorgungsspannung: 400–415 V AC
• Netzform: 3 Phasen
• Frequenz: 50–60 Hz
• Netzanschluss: CEE 32 A, 5-polig
• Manuelle Phasenkorrektur über Leistungskonnektor
• Ein gemeinsamer Sicherungsautomat
• Maximale Kanalbelastbarkeit: bis zu 20 kW pro Kanal; Gesamtbelastbarkeit definiert durch 32A-Anschluss
• Integrierter Stauraum für Anschlusspeitschen
• Controller-Roadcase mit Front- und Rückdeckel
• Serviceklappe im Frontdeckel
• Vier Lenkrollen, davon zwei gebremst
• Vier versenkte Tragegriffe
• Schwarze Ausführung mit schwarz pulverbeschichteten Beschlägen

Typische Einsatzbereiche: Theater, Veranstaltungsstätten, Mehrzweckhallen, Studios, Messebau, Touring, Rigging, Verleih und temporäre Veranstaltungstechnik.
