Vorhangschiene TT1 mit Elektroansteckantrieb für große Vorhänge, Trennvorhänge, Verdunkelungsvorhänge und Akustikvorhänge in Film- Fernseh-Studio, Mehrzweckhalle, Bühne, Theater etc.

Große Vorhänge werden vom Elektroantrieb RS-3P auf der schweren Vorhangschiene TT1 bewegt. Die große Tragkraft des TT1-Schienenprofils reduziert die notwendigen Abhängungen auf ein Minimum und spart so Montagezeit und Kosten.

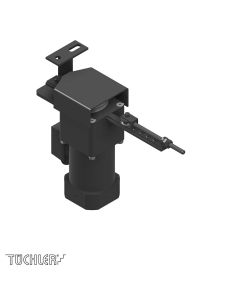

Der kompakten Elektroantrieb UNIVERSAL RS 3P wird direkt an eine Schiene angebracht und dient zur Bewegung von Vorhängen mit einer Seilgeschwindigkeit von bis zu 40cm/sec und Vorhanggewichten von 170kg.

Technische Daten und die Belastungstabelle finden Sie am Ende dieser Seite nach den Produkten.

Konfiguration mit Übergreifer - Ansicht und Zusammenbauzeichnung

Konfiguration mit Übergreifer

Beim Einsatz dieser Konfiguration kommen Zugwägen mit Übergreifer zum Einsatz. Der Übergreifer trägt den Vorhang rund 20cm vor dem Zugwagen. Bei Vorhängen die nur zu einer Seite verfahren, kann so die Umlenkrolle des Seiles abgedeckt werden. Dies ist bei Vorhängen die gegen eine Wand abschließen sollen wichtig, da andernfalls eine Spalte zwischen dem Vorhang und der Wand bestehen bleibt.
Wird ein Vorhang mit mittiger Öffnung bewegt, so wird eine Überlappung der Vorhangteile auch dann erreicht, wenn das Schienenprofil ohne Überlappung eingesetzt wird.

TT1 VORHANGZUGANLAGE MIT UNIVERSAL 3P ÜBERGREIFER 1

TT1 VORHANGZUGANLAGE MIT UNIVERSAL 3P ÜBERGREIFER 2

PDF Download

Konfiguration mit Überlappung - Ansicht und Zusammenbauzeichnung

Konfiguration mit Überlappung der Schienenprofile

Der Vorteil der Überlappung mit Schienenprofilen liegt im unbeschränkten Überlappungsweg. Dadurch schließen insbesondere große Hauptvorhänge auf Bühnen oder sehr hohe Verdunkelungsvorhänge sicher. Diese Konfiguration ist jedoch ausschließlich bei der Verwendung des Vorhangzuges zur Bewegung eines mittig öffnenden Vorhanges möglich. Soll Ihr Vorhang nur zu einer Seite hin öffnen und die Umlenkrollen des Seiles am Ende der Schiene abdecken, dann verwenden Sie bitte die "Konfigurationen mit Übergreifer".

TT1 VORHANGZUGANLAGE MIT UNIVERSAL 3P ÜBERLAPPUNG 1

TT1 VORHANGZUGANLAGE MIT UNIVERSAL 3P ÜBERLAPPUNG 2
