Карниз TT2 с электрическим приводом клипсы для больших штор, разделительных штор, плотных штор и акустических штор в кино- и телестудиях, многофункциональных залах, сценах, театрах и т. д.

Большие шторы перемещаются электроприводом RS-1P на тяжелом карнизе TT2. Большая несущая способность рельсового профиля TT2 сводит к минимуму необходимые подвески, тем самым экономя время и затраты на сборку.

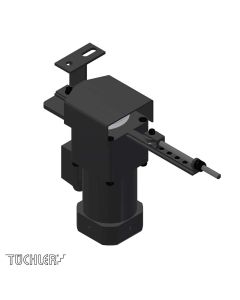

Компактный электропривод UNIVERSAL RS 1P устанавливается непосредственно на конец рельса и используется для перемещения штор со скоростью каната до 40 см/с и весом штор 170 кг.

Технические данные и таблицу нагрузки можно найти внизу этой страницы после продуктов. AÜ 110923

Для сборочных чертежей нажмите на нужную конфигурацию:

Конфигурация с перекрытием - вид и сборочный чертеж

Конфигурация с перекрытием

При использовании данной конфигурации используются буксировочные автомобили с перекрытиями. Посягатель несет занавеску примерно на 20 см перед вагоном поезда. В случае штор, которые смещаются только в одну сторону, шкив веревки может быть закрыт. Это важно для штор, которые должны закрываться у стены, иначе между шторой и стеной останется зазор.

При перемещении шторы с центральным проемом достигается перекрытие деталей штор даже в том случае, если профиль рельса вставлен без перекрытия.

TT2 VORHANGZUGANLAGE MIT UNIVERSAL 1P ÜBERGREIFER

TT2 VORHANGZUGANLAGE MIT UNIVERSAL 1P ÜBERGREIFER 3

PDF Download

Конфигурация с перекрытием - вид и сборочный чертеж

Конфигурация с перекрытием профилей рельсов

Преимущество перекрытия с рельсовыми профилями заключается в неограниченном пути перекрытия. В результате большие основные занавесы на сценах или, в частности, очень высокие затемняющие шторы надежно закрываются. Однако такая конфигурация возможна только при использовании тяги шторы для перемещения шторы, открывающейся по центру. Если вы хотите, чтобы ваша штора открывалась только в одну сторону и закрывала шкивы веревки на конце рельса, используйте «Конфигурации с перекрытием».
