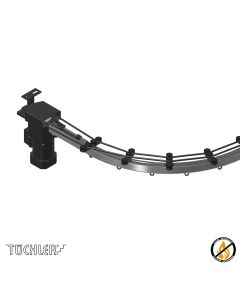

Система подъема штор TT2 с электрическим клипсовым приводом UNIVERSAL RS 3P
Карниз TT2 с электрическим приводом клипсы для больших штор, разделительных штор, плотных штор и акустических штор в кино- и телестудиях, многофункциональных залах, сценах, театрах и т. д.
Большие шторы перемещаются электроприводом RS-3P на тяжелом карнизе TT2. Большая несущая способность рельсового профиля TT2 сводит к минимуму необходимые подвески, тем самым экономя время и затраты на сборку.

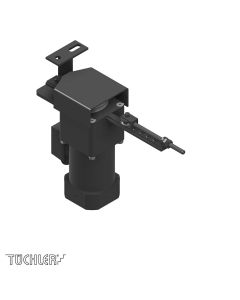

Компактный электропривод UNIVERSAL RS 3P крепится непосредственно к концу рельса и используется для перемещения штор со скоростью каната до 40 см/с и весом штор 170 кг.
Технические данные и таблицу нагрузки можно найти внизу этой страницы после продуктов. AÜ 120923
Для сборочных чертежей нажмите на нужную конфигурацию:
При использовании данной конфигурации используются буксировочные автомобили с перекрытиями. Посягатель несет занавеску примерно на 20 см перед вагоном поезда. В случае штор, которые смещаются только в одну сторону, шкив веревки может быть закрыт. Это важно для штор, которые должны закрываться у стены, иначе между шторой и стеной останется зазор.
При перемещении шторы с центральным проемом достигается перекрытие деталей штор даже в том случае, если профиль рельса вставлен без перекрытия.
Преимущество перекрытия с рельсовыми профилями заключается в неограниченном пути перекрытия. В результате большие основные занавесы на сценах или, в частности, очень высокие затемняющие шторы надежно закрываются. Однако такая конфигурация возможна только при использовании тяги шторы для перемещения шторы, открывающейся по центру. Если вы хотите, чтобы ваша штора открывалась только в одну сторону и закрывала шкивы веревки на конце рельса, используйте «Конфигурации с перекрытием».
Vorhangschiene TT2 mit Elektroansteckantrieb für große Vorhänge, Trennvorhänge, Verdunkelungsvorhänge und Akustikvorhänge in Film- Fernseh-Studio, Mehrzweckhalle, Bühne, Theater etc.
Große Vorhänge werden vom Elektroantrieb RS-3P auf der schweren Vorhangschiene TT2 bewegt. Die große Tragkraft des TT2-Schienenprofils reduziert die notwendigen Abhängungen auf eine Minimum und spart so Montagezeit und Kosten.
Der kompakten Elektroantrieb UNIVERSAL RS 3P wird direkt an eine Schienenden angebracht und dient zur Bewegung von Vorhängen mit einer Seilgeschwindigkeit von bis zu 40cm/sec und Vorhanggewichten von 170kg.
Technische Daten und die Belastungstabelle finden Sie am Ende dieser Seite nach den Produkten.
Für die Zusammenbauzeichnungen klicken Sie auf die gewünschte Konfiguration:
Beim Einsatz dieser Konfiguration kommen Zugwägen mit Übergreifer zum Einsatz. Der Übergreifer trägt den Vorhang rund 20cm vor dem Zugwagen. Bei Vorhängen die nur zu einer Seite verfahren, kann so die Umlenkrolle des Seiles abgedeckt werden. Dies ist bei Vorhängen die gegen eine Wand abschließen sollen wichtig, da andernfalls eine Spalte zwischen dem Vorhang und der Wand bestehen bleibt.
Wird ein Vorhang mit mittiger Öffnung bewegt, so wird eine Überlappung der Vorhangteile auch dann erreicht, wenn das Schienenprofil ohne Überlappung eingesetzt wird.
Der Vorteil der Überlappung mit Schienenprofilen liegt im unbeschränkten Überlappungsweg. Dadurch schließen insbesondere große Hauptvorhänge auf Bühnen oder sehr hohe Verdunkelungsvorhänge sicher. Diese Konfiguration ist jedoch ausschließlich bei der Verwendung des Vorhangzuges zur Bewegung eines mittig öffnenden Vorhanges möglich. Soll Ihr Vorhang nur zu einer Seite hin öffnen und die Umlenkrollen des Seiles am Ende der Schiene abdecken, dann verwenden Sie bitte die "Konfigurationen mit Übergreifer".
